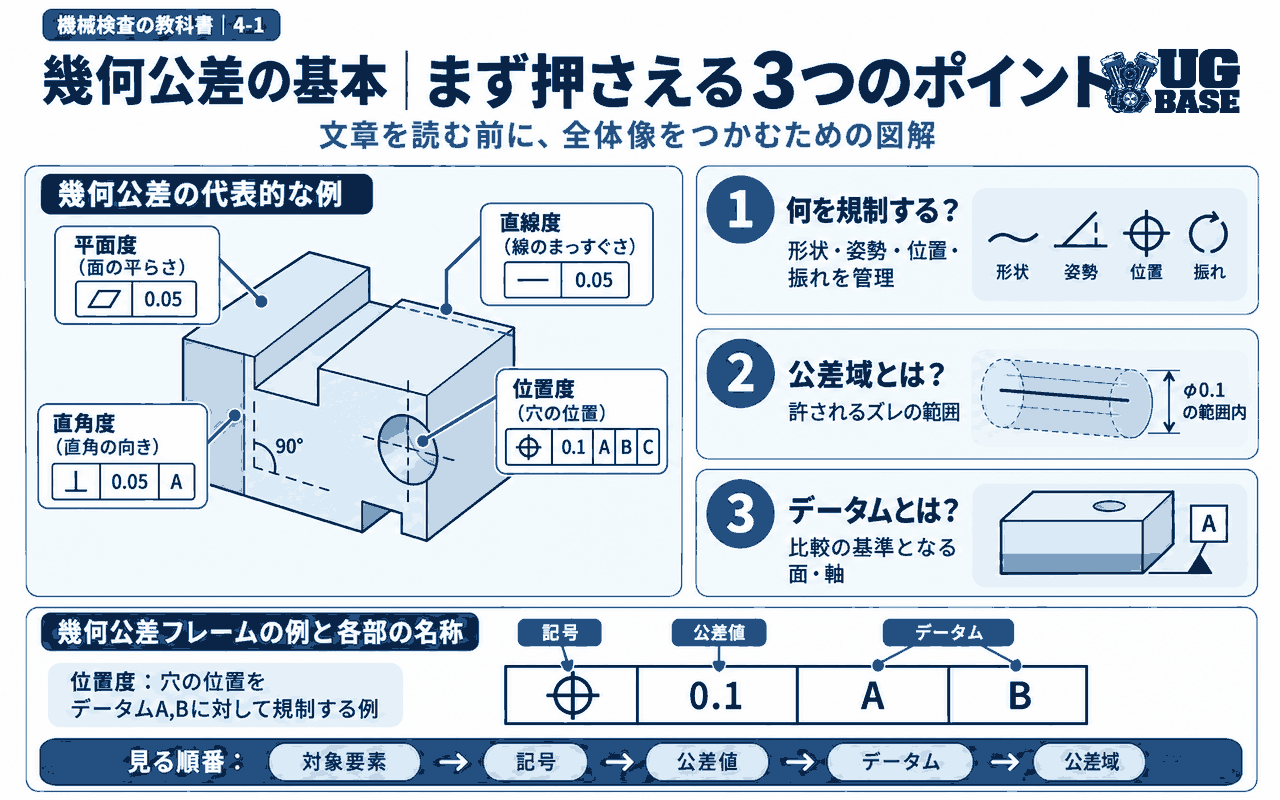

幾何公差を理解するときは、まず「何を規制するのか」「どんな公差域に入れるのか」「基準となるデータムが必要か」の3点に分けると整理しやすくなります。

分類	代表例	主に見るもの	データム
形状	真直度・平面度・真円度・円筒度	対象そのものの形	通常は不要
姿勢	平行度・直角度・傾斜度	基準に対する向き	多くの場合必要
位置	位置度など	基準に対する位置	用途に応じて使用
振れ	円周振れ・全振れ	回転させたときの変動	基準軸などを使用

公差値だけでなく「公差域」をイメージすることが重要です。 たとえば平面度なら、対象面の実際の形状が一定間隔の2つの平行平面の間に収まるかを評価します。位置度では、指示方法によって理論上正確な位置を中心とする円筒状などの公差域で評価します。

また、輪郭度のように、指示方法やデータムとの関係によって形状だけでなく姿勢・位置まで含めて規制するものもあります。単純に記号名だけを暗記するのではなく、「どの要素を、どの基準から、どの公差域に入れるのか」まで読むことが実務では重要です。

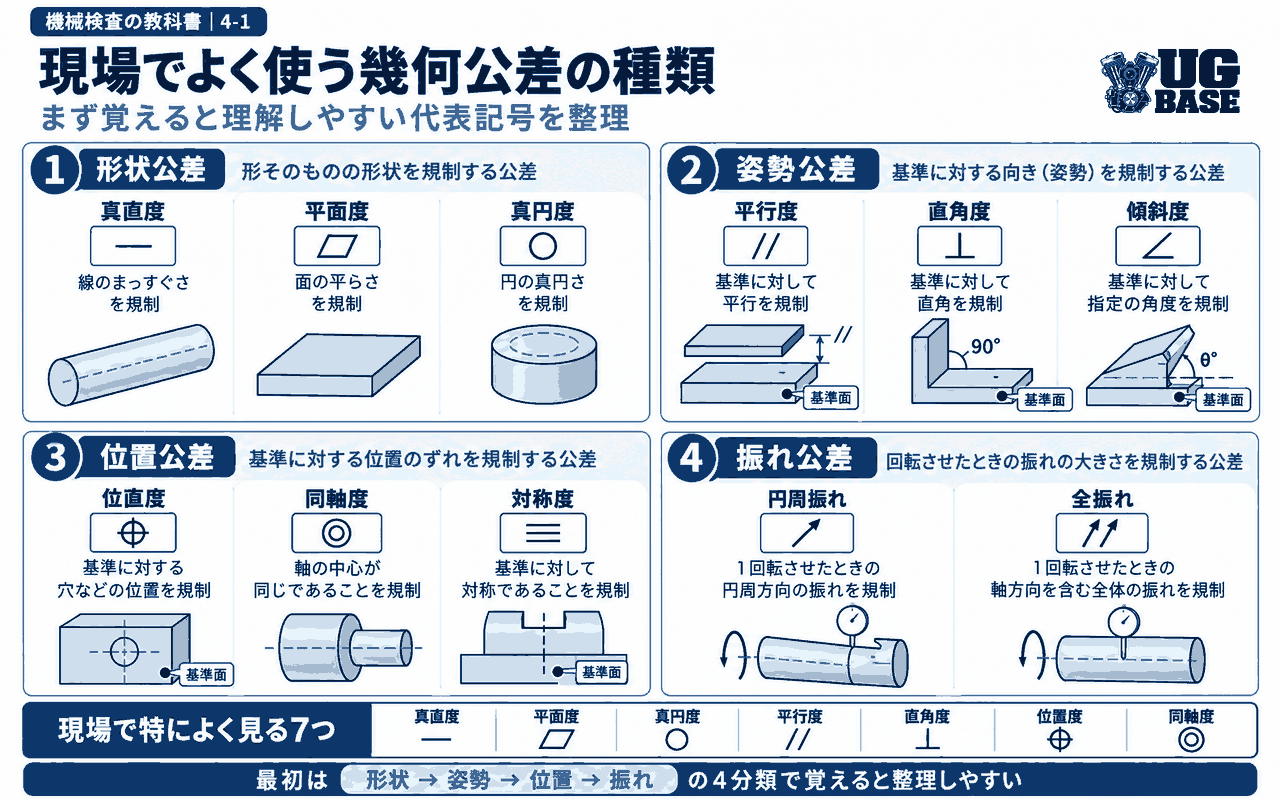

現場では、幾何公差を「図面記号の暗記」として見るより、その部品が組付け・回転・摺動・密封などの機能を果たせるかを保証する条件として考えると理解しやすくなります。

例1｜シール面は厚さより平面度が効くことがある

板厚が寸法公差内でも、シール面が反っていれば相手部品との接触が均一にならず、漏れや締結不良の原因になることがあります。この場合は「厚さ」だけでなく「面がどれだけ平らか」を管理する平面度が重要になります。

例2｜軸径OKでも回転時に振れる

軸径が規定範囲内でも、基準軸に対して外周面が偏っていたり、軸そのものが曲がっていたりすると、回転時に振動や偏摩耗が出ることがあります。こうした回転機能では、真円度や円筒度だけでなく、用途に応じて円周振れ・全振れなども確認対象になります。

例3｜穴径OKでもボルトが入らない

穴径自体が寸法公差内でも、穴の中心が設計位置からずれていれば、相手部品のボルト穴と合わず組付けできないことがあります。このような機能を管理する代表的な考え方が位置度です。

検査の基本フロー

1. 対象となる形体を確認する
2. 幾何公差記号と公差値を読む
3. データム参照の有無と順序を確認する
4. 公差域の形をイメージする
5. 要求に合う測定方法・測定器を選ぶ
6. 寸法公差とは別に合否条件を確認する

重要なのは、ノギスやマイクロメータで数値を出すこと自体が検査ではなく、図面要求に合った方法で必要な幾何特性を評価することです。

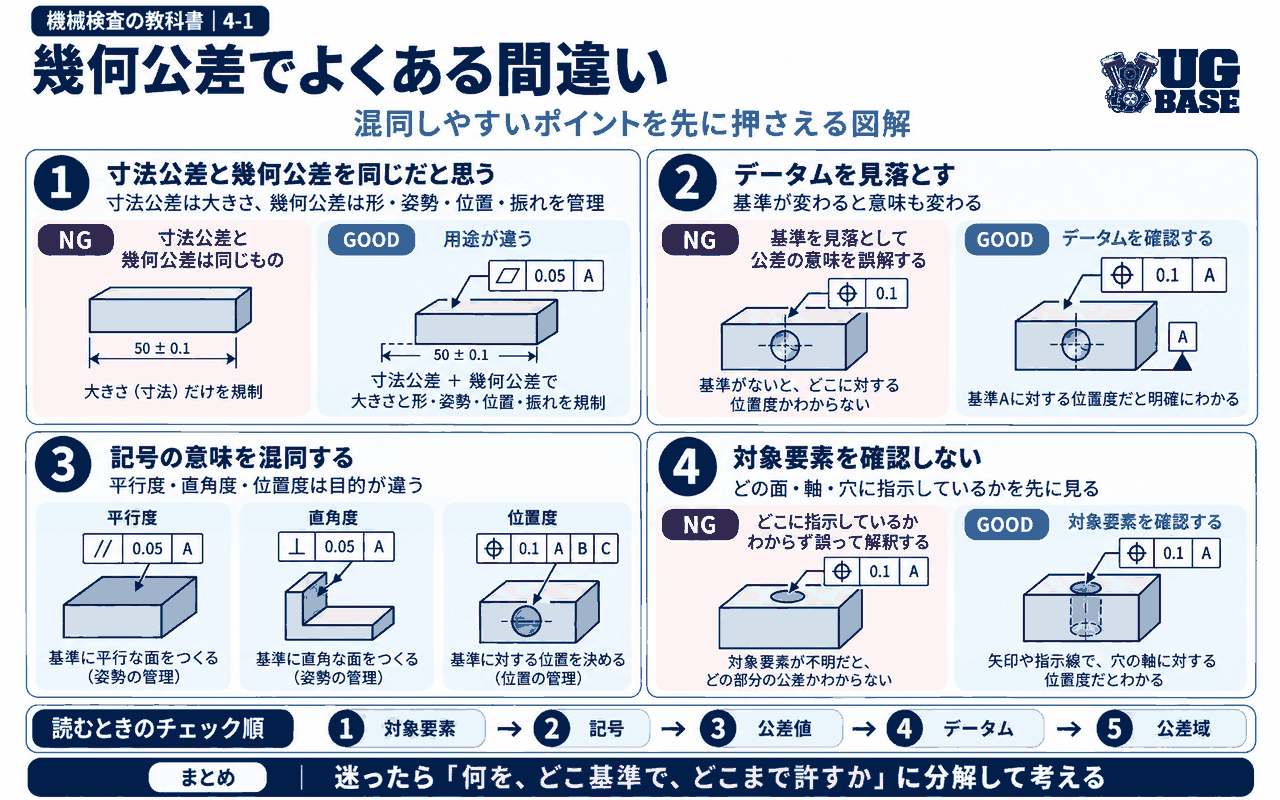

幾何公差では、記号だけ覚えても実際の合否判定につながりません。特に次の誤解は、現場でも技能検定でも混乱しやすいポイントです。

間違い1｜幾何公差＝厳しい寸法公差

寸法公差は大きさ、幾何公差は形・向き・位置・振れを規制します。役割が違うため、寸法公差を狭くしただけでは幾何公差と同じ意味にはなりません。

間違い2｜公差値だけを見る

同じ「0.05」という数値でも、平面度・位置度・振れでは公差域の意味が異なります。数値だけでなく、記号・対象形体・公差域の形をセットで読む必要があります。

間違い3｜データムを無視する

姿勢・位置・振れの評価では、どの面・軸・中心平面を基準にするかが結果を左右します。データム参照がある場合は、A・B・Cなどの順序も含めて確認します。

間違い4｜測定器を先に決める

「手元にあるからノギスで測る」という考え方では、要求している幾何特性を正しく評価できないことがあります。定盤・ダイヤルゲージ・真円度測定機・三次元測定機など、必要な精度と評価項目に応じて方法を選びます。

間違い5｜寸法と幾何は絶対に無関係と思う

基本は各要求を読み分けますが、最大実体要求（MMR）などが指定される場合は、サイズと幾何特性が相互に関係します。Ⓜなどの修飾記号があるときは、通常の読み方だけで判断しないことが重要です。

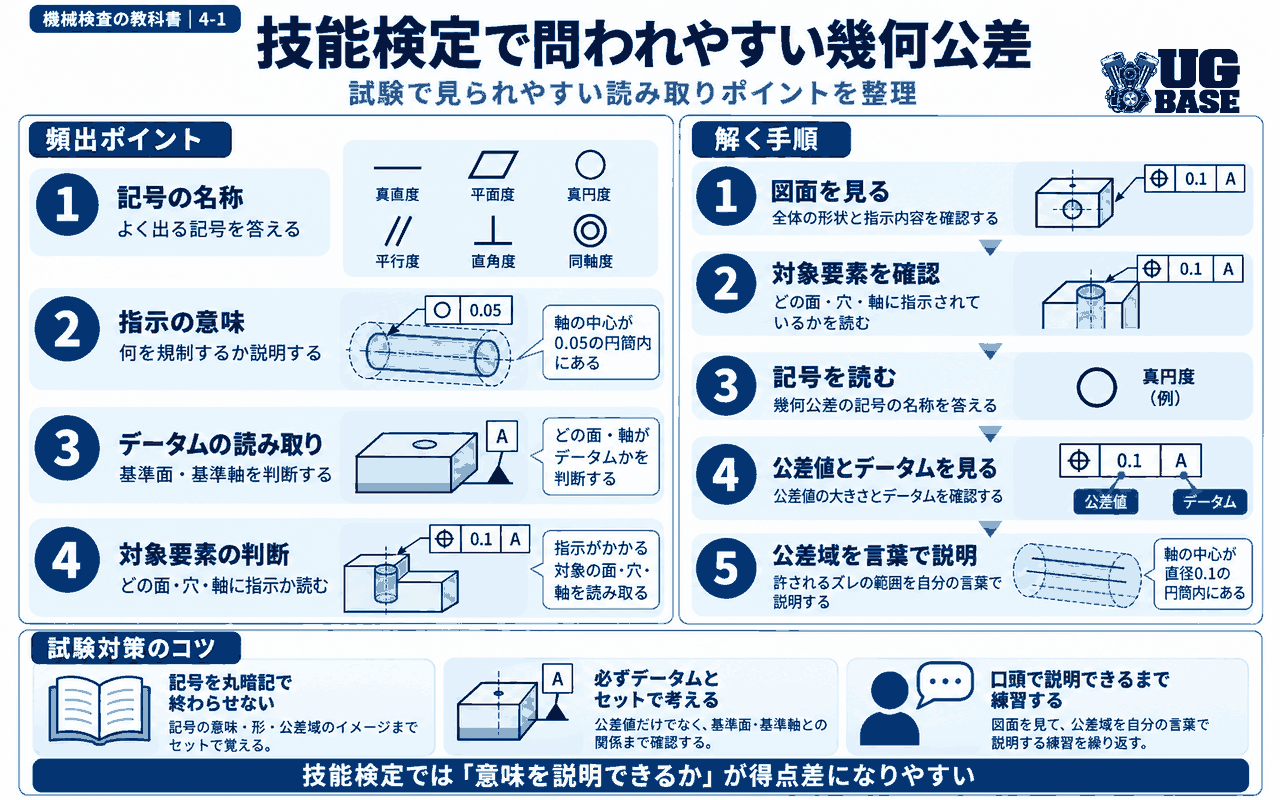

技能検定では、幾何公差記号を見て「どのグループか」「何を規制するか」「データムが関係するか」を素早く整理できると問題を解きやすくなります。

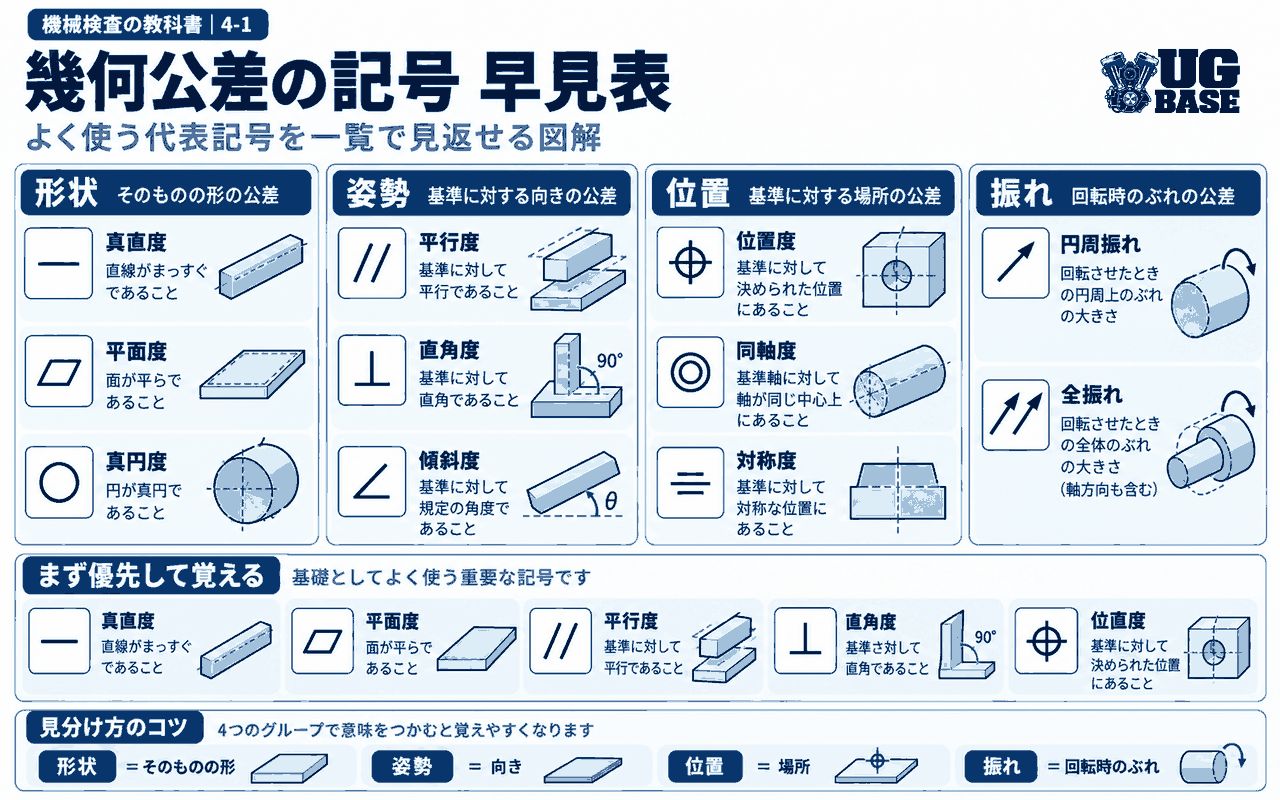

分類	代表記号	覚え方
形状	真直度・平面度・真円度・円筒度	対象そのものの形を見る
姿勢	平行度・直角度・傾斜度	基準に対する向きを見る
位置	位置度など	基準に対する位置を見る
振れ	円周振れ・全振れ	回転させたときの変動を見る

問題を解くときの6ステップ

1. 幾何公差記号を特定する
2. 形状・姿勢・位置・振れのどれかを整理する
3. 公差値を確認する
4. データム参照の有無と順序を確認する
5. 公差域の形と対象形体をイメージする
6. Ⓜなどの修飾記号があれば追加条件を確認する

丸暗記よりも「なぜその基準が必要か」を理解する方が強いです。 たとえば平面度は対象面そのものの形を評価するため通常はデータムを必要としませんが、平行度は「何に対して平行か」を決める基準が必要です。この違いを理解すると、記号の意味を忘れにくくなります。

また、技能検定では「どの測定方法が適切か」を問われる場面もあります。図面記号だけでなく、定盤・ダイヤルゲージ・測定治具・三次元測定機などの役割と、何を評価できるかを結び付けて学ぶと実務にもつながります。

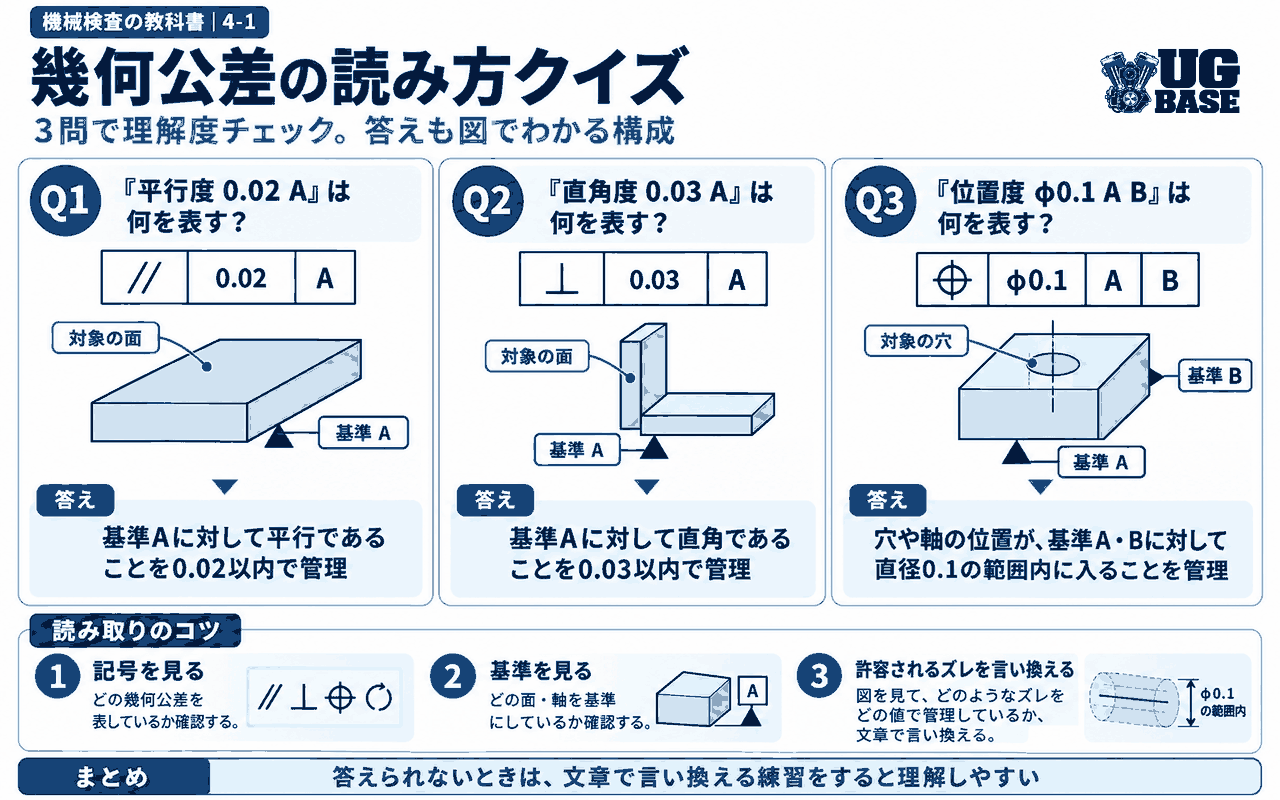

Q1. 平面度は寸法の大きさを規制する公差？

答え：いいえ。 平面度は面の形状、つまり「どれだけ平らか」を規制する形状公差です。

Q2. 平行度と平面度は同じ？

答え：同じではありません。 平面度は対象面そのものの形を評価し、平行度は基準となるデータムに対してどれだけ平行かを評価します。

Q3. 穴径が寸法公差内なら、穴位置も自動的に合格？

答え：いいえ。 穴径は大きさ、位置度は穴の位置関係を評価します。穴径が合っていても中心位置がずれていれば位置要求を満たさない場合があります。

Q4. 幾何公差はすべてデータムが必要？

答え：いいえ。 真直度・平面度・真円度・円筒度などの形状公差は、対象そのものの形を規制するため通常はデータムを必要としません。一方、姿勢・位置・振れでは基準が重要になるものが多くあります。

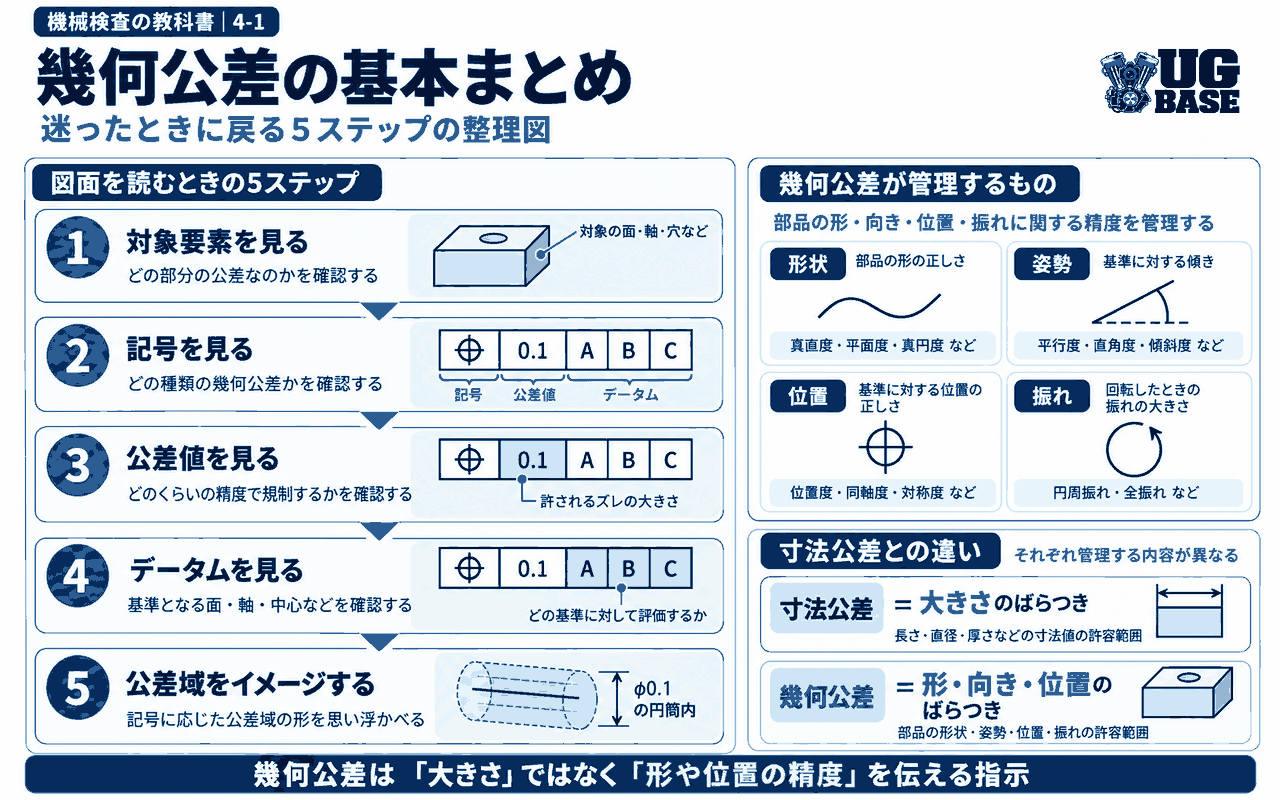

幾何公差は、部品の機能を「形・向き・位置・振れ」という観点から保証するための重要な図面要求です。 寸法公差だけでは、反り・傾き・位置ずれ・回転時の振れまで十分に管理できないため、必要な幾何特性を個別に指定します。

• 形状公差：対象そのものの形を管理する。真直度・平面度・真円度・円筒度など
• 姿勢公差：基準に対する向きを管理する。平行度・直角度・傾斜度など
• 位置公差：基準に対する位置関係を管理する。位置度など
• 振れ公差：回転させたときの変動を管理する。円周振れ・全振れ

図面を見るときの最終チェック

1. 何の形体に指示されているか
2. どの幾何公差記号か
3. 公差値はいくつか
4. データム参照があるか
5. 公差域はどのような形か
6. Ⓜなどの修飾記号がないか
7. 要求に合った測定方法を選べているか

初心者のうちは、まず「寸法＝大きさ」「幾何＝形・向き・位置・振れ」を軸に整理し、その後でデータム、公差域、最大実体要求などへ進むと理解しやすくなります。次の記事では、幾何公差を読むうえで重要なデータムの基本を解説します。

幾何公差を詳しく確認するときは、解説記事だけでなくISO GPSの現行規格も参照します。この記事では基本理解を優先し、規格本文の詳細な定義・例外条件までは省略しています。

• キーエンス 幾何公差とは：初心者向けに幾何公差の目的を確認
• キーエンス 幾何公差の種類：代表的な記号と種類の整理
• ISO 1101:2017：形状・姿勢・位置・振れの幾何公差に関する記号体系と解釈
• ISO 5459:2024：データムとデータムシステム
• ISO 8015:2011：GPS全体に共通する基本概念・原則・ルール
• ISO 2692:2021：最大実体要求（MMR）・最小実体要求（LMR）・相互要求（RPR）

学習順： 幾何公差の全体像 → データム → 各形状公差 → 姿勢公差 → 位置公差 → 振れ公差 → 最大実体要求などの修飾条件、と進めると整理しやすくなります。
