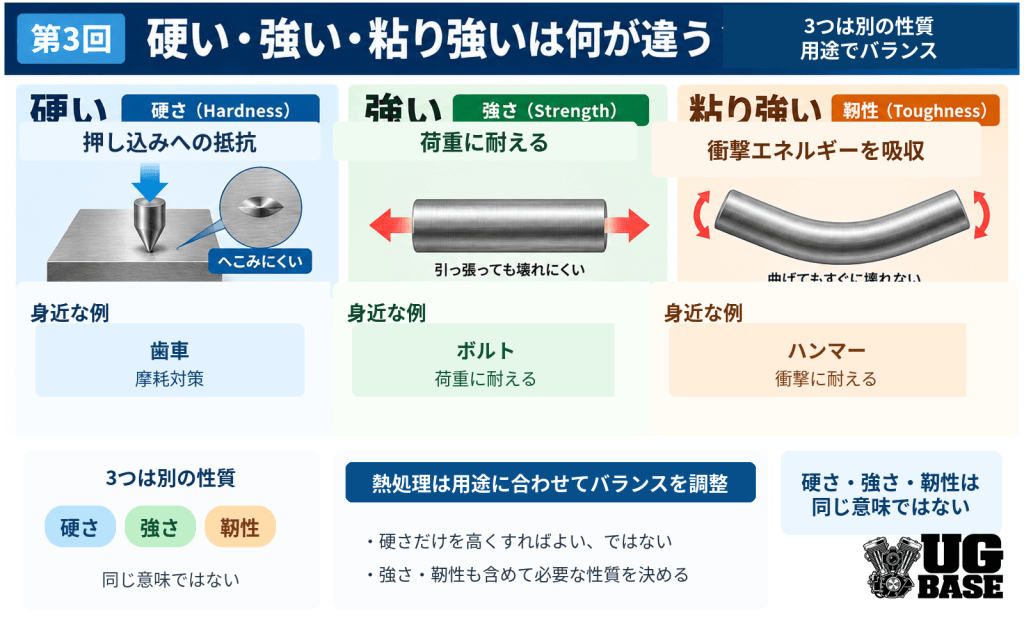

「硬い金属なら、強くて割れにくい」と思っていませんか？ 実際には硬さ・強さ・靭性（じんせい）は別の性質です。熱処理で何を重視すべきか、試験の数値と部品の具体例から整理します。
30秒でわかる
硬さはへこみにくさ、強さは力に耐える能力、靭性は割れにくさに関わる性質で、同じものではありません。
- 硬さ：押し込みによるへこみにくさなどを調べます。
- 強さ：引っ張る力などで変形・破断するまでの抵抗を調べます。
- 靭性：破壊までに吸収できるエネルギーや、亀裂の広がりにくさに関係します。
- 熱処理：最大の硬さより、部品の用途に合う組み合わせが大切です。
例えば歯車は表面の硬さに加え、内部の強さや割れにくさも必要です。数値は試験方法・材料・温度などの条件とセットで読みます。
目次 タップで開閉
1. 硬さ・強さ・靭性の違いを比較
硬さは表面の変形への抵抗、強さは荷重への抵抗、靭性は破壊に至るまでのエネルギー吸収や亀裂の進展への抵抗と関係します。どれか1つの試験値だけでは、残り2つを確定できません。
| 性質 | ひと言でいうと | 主な測り方 |
|---|---|---|
| 硬さ | 押し込まれてもへこみにくい | HRC・HVなどの硬さ試験 |
| 強さ | 引っ張りなどの力に耐える | 引張強さ・降伏点・耐力（MPa） |
| 靭性 | 割れるまでのエネルギーを吸収し、亀裂が進みにくい | シャルピー吸収エネルギー（J）、破壊靭性 |
表はそれぞれの代表的な評価方法です。硬さと耐摩耗性、靭性と衝撃への強さには関係がありますが、表の試験だけで実際の寿命や破損リスクが決まるわけではありません。
2. 硬さとは？へこみへの抵抗
硬さとは、決められた形の硬い先端（圧子）を材料に押し込んだときの、へこみへの抵抗などを表す指標です。熱処理後の硬化状態を比較するのに役立ちます。
HRCとHVは同じ数字として比較できない
ロックウェルC硬さは「HRC」、ビッカース硬さは「HV」と書きます。圧子・荷重・測定の仕組みが異なり、HRC 40とHV 40は同じ硬さではありません。換算するときも、対象材料に適した規格表と適用範囲が必要です。
歯車の歯面などを硬くすると摩耗への抵抗が改善する場合があります。ただし、摩耗は接触荷重・潤滑・表面粗さ・相手材にも左右されるため、硬いほど必ず長持ちするとは限りません。
3. 強さとは？引張強さと耐力
強さとは、力を受けたときに材料がどこまで耐えられるかを表す性質です。何に耐える強さかによって、見る数値を分けます。
- 降伏点・耐力：力を除いても元に戻らない変形が始まる目安。明瞭な降伏点がない材料では0.2％耐力などを使います。
- 引張強さ：引張試験で記録した最大の荷重を、試験前の断面積で割った値。
- 疲労強度：繰り返す力で破損する問題を考えるときに必要な別の評価。
MPaという単位の読み方
強さの代表的な単位はMPa（メガパスカル）で、1 MPa＝1 N/mm²です。例えば断面積50 mm²に10,000 Nの引張荷重をかけたときの公称応力は、10,000÷50＝200 MPaです。これは加えている応力の計算例であって、その材料の引張強さが200 MPaという意味ではありません。
鋼では硬さから引張強さを概算できる範囲もあります。しかし材質・組織・処理状態に制限があり、換算値をそのまま保証強度として採用してはいけません。
4. 靭性とは？延性との違い
靭性（じんせい）は、材料が破壊されるまでに吸収できるエネルギーや、亀裂が広がることへの抵抗を表す考え方です。初心者向けには「割れにくさに関わる粘り強さ」と覚えるとよいでしょう。
靭性と延性は同じではない
延性（えんせい）は破断までに塑性変形できる性質で、引張試験の伸びや絞りなどで確認します。一方、靭性には変形だけでなく、破断に至るまでどれだけエネルギーを吸収するかが関係します。よく伸びる材料でも、あらゆる条件で十分な靭性があるとは限りません。
衝撃値と破壊靭性も区別する
シャルピー衝撃試験は、切欠きのある試験片を振り子で打撃し、吸収エネルギー（J）を測ります。試験片の寸法・切欠き・温度が違えば結果も変わるため、数字だけの単純比較は避けます。
破壊靭性は、すでにある亀裂が進むことへの抵抗を扱う別の評価です。シャルピー吸収エネルギー（J）と破壊靭性値は同一指標ではなく、数値を直接置き換えられません。
5. 硬いほどもろい？熱処理との関係
「硬いほど必ずもろい」は誤解です。ただし、同じ鋼を焼入れして硬さを上げると、焼入れしたままでは割れや残留応力への配慮が必要になることがあります。
一般的な焼入れ・焼戻しでは、焼入れで硬化させたあと、焼戻しで組織や残留応力を調整し、用途に応じた硬さと靭性のバランスを狙います。焼戻し温度を高くすればどの鋼でも同じように靭性が向上するわけではなく、材質・温度域・保持条件によっては焼戻し脆化にも注意が必要です。
注意：熱処理条件は鋼種・寸法・要求性能ごとに決まります。「HRCが高いから安全」「焼戻し済みだから割れない」とは判断できません。
6. 歯車・シャフト・工具での選び方
部品の役割から、まず必要な性質を決めます。表面と内部に異なる性質を求める場合もあります。
| 部品 | 重視する性質の例 | 見落としたくない点 |
|---|---|---|
| 歯車 | 歯面の硬さ・耐摩耗性／歯元の強度 | 硬さだけでなく歯元曲げ疲労や接触疲労 |
| シャフト | 曲げ・ねじりへの強度 | 繰返し荷重や段付き部の応力集中 |
| 工具・刃物 | 刃先の硬さ・耐摩耗性 | 欠け・割れを防ぐ靭性とのバランス |
検査・仕様確認の手順
- 壊れ方を想定：摩耗、塑性変形、欠け、繰返し荷重による破断のどれを防ぎたいか整理します。
- 評価項目を選ぶ：硬さならHRC/HV、強度なら引張試験、衝撃特性ならシャルピー試験など、目的に合う試験を選びます。
- 条件をそろえて比較：鋼種、熱処理、測定位置、試験温度、試験方法、規格・図面の要求を確認します。
- 合否は指定基準で決める：個別の図面・製品規格に定めた条件で判断し、一般的な換算値だけで代用しません。
例えば表面硬化した部品では、表面硬さが合格でも、内部の性質や硬化層深さが要求を満たしているとは限りません。測る場所も評価の一部です。
7. よくある質問
Q. 硬さが高ければ引張強さも高い？
同じ系統の鋼では相関が見られる場合がありますが、必ずしも比例しません。硬さからの強度換算は、材質と換算表の適用範囲を確認したうえで概算として扱います。
Q. 軟らかい金属なら割れにくい？
一概には言えません。割れにくさは材料の組織、温度、欠陥、負荷のかかり方などでも変わります。軟らかさは靭性の保証ではありません。
Q. HRC・HV・MPa・Jは比較できる？
単位や試験方法が異なるため、大小を直接比較するものではありません。同じ特性の同じ試験条件で比較するのが基本です。
Q. 焼入れ後に焼戻しするのはなぜ？
必要な硬さを確保しながら、組織や残留応力を調整し、用途に応じた機械的性質を得るためです。詳しくは焼入れ・焼戻し・焼なまし・焼ならしの違いをご覧ください。
8. 一次情報・参考資料
- 日本規格協会｜JIS Z 2241:2022 金属材料引張試験方法
- 日本規格協会｜JIS Z 2242:2023 金属材料のシャルピー衝撃試験方法
- 神奈川県立産業技術総合研究所｜硬さ試験
- 日鉄テクノロジー｜硬さ試験
- 日鉄テクノロジー｜材料試験・機械試験
- 日本製鉄｜鋼材の機械的性質（技術資料）
技術情報の確認日：2026年10月15日。試験方法・規格の版・材料条件によって比較可能な範囲が異なります。実際の製品判断では適用する最新仕様・図面を優先してください。
9. まとめと次の記事
硬さ・強さ・靭性は別の性質です。 硬さ試験で強さや割れにくさのすべては判断できません。測りたい性能に合う試験を選び、材質・温度・測定位置をそろえて比較することが重要です。
次は4つの基本熱処理で、これらの性質を熱処理でどう調整するかを学びましょう。
金属熱処理 初心者講座
コメントを残す
