機械検査とは、部品や製品が図面・規格・要求された条件を満たしているかを、測定結果などを使って確認し、良否を判断する仕事です。

「ノギスやマイクロメータで寸法を測る仕事」と思われがちですが、実際の機械検査では寸法だけを見ているわけではありません。部品の形、向き、位置、表面状態など、図面で要求されている内容を読み取り、適切な方法で確認する必要があります。

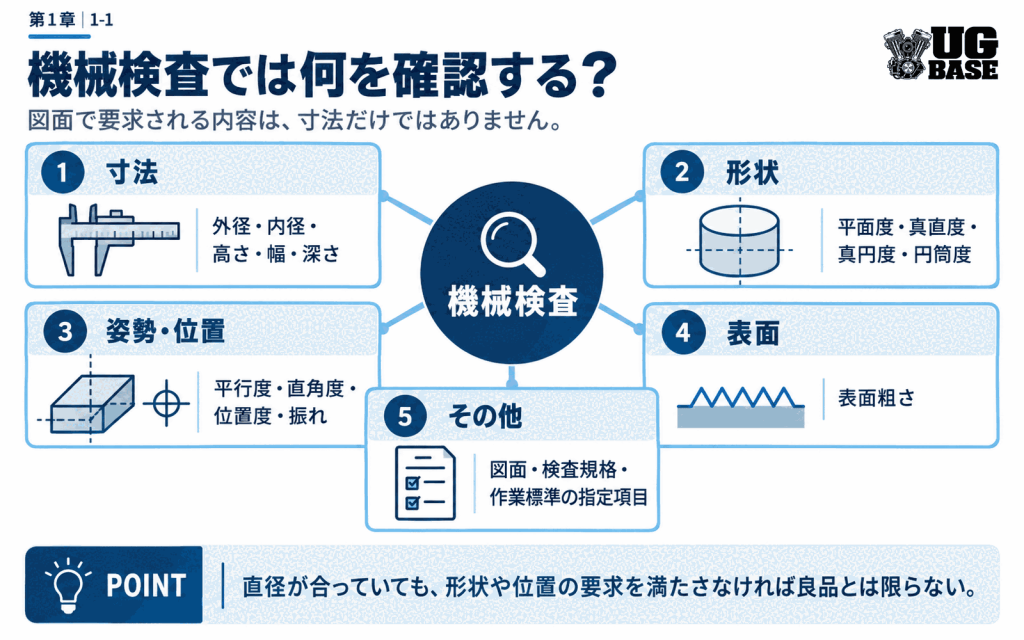

機械検査では何を確認する？

検査項目は部品や図面によって変わりますが、代表的なものは次のとおりです。

• 寸法：外径、内径、高さ、幅、深さ、中心距離など
• 形状：平面度、真直度、真円度、円筒度など
• 姿勢・位置：平行度、直角度、位置度、振れなど
• 表面：表面粗さなど
• その他の要求事項：図面、検査規格、作業標準などで指定された項目

つまり、たとえば直径が規定寸法に入っていても、それだけで必ず良品とは限りません。形状や位置について別の要求があれば、それらも満たしている必要があります。

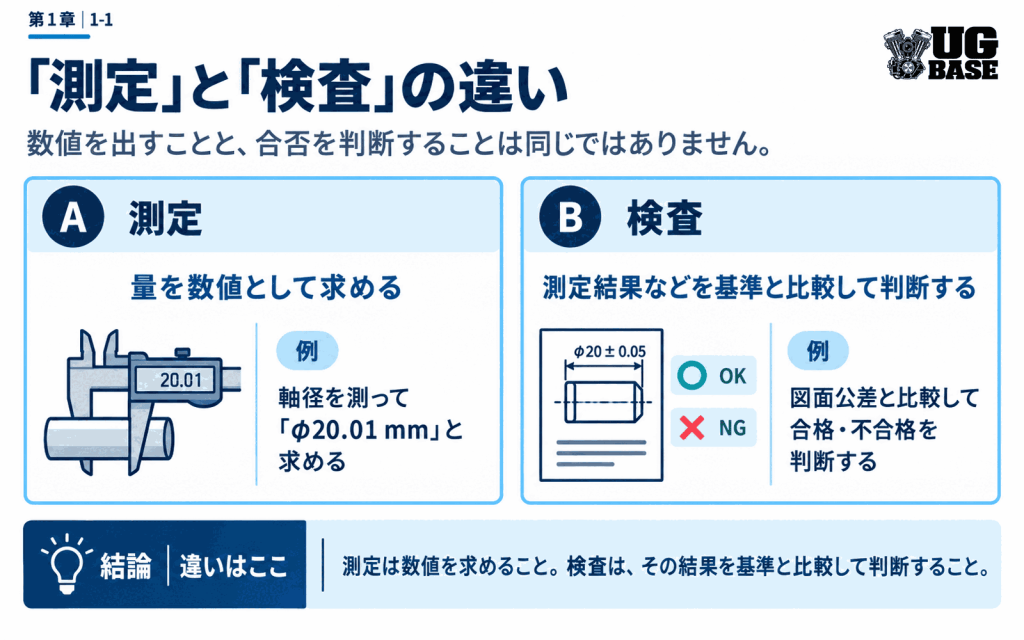

「測定」と「検査」は同じではない

初心者のうちは、この2つを同じ意味で考えやすいところです。

項目	何をする？	例
測定	量を数値として求める	軸径を測って「φ20.01 mm」と求める
検査	測定結果などを基準と比較して判断する	図面公差と比較して合格・不合格を判断する

測定値が正しくても、図面の要求を読み違えていれば正しい検査にはなりません。逆に、図面を理解していても測定方法が不適切なら、判断のもとになる値そのものが信用できません。

そのため機械検査では、「図面を読む力」と「正しく測る力」の両方が必要になります。

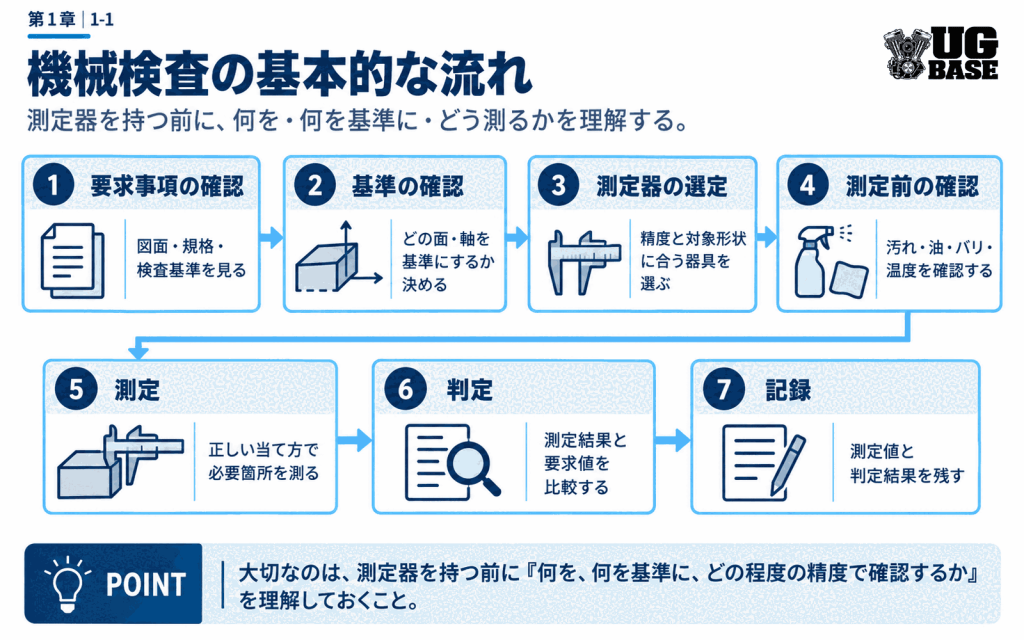

機械検査の基本的な流れ

実際の現場では手順が定められていることが多いですが、考え方を大きく分けると次のようになります。

1. 何を確認するのか把握する
   図面・規格・検査基準などから要求事項を確認します。
2. 基準を決める
   どの面や軸を基準に考えるのかを確認します。
3. 測定器・測定方法を選ぶ
   必要な精度や対象形状に合う方法を選びます。
4. 測定前の状態を確認する
   測定面の汚れ、油、バリ、温度など、結果に影響する要因を確認します。
5. 測定する
   測定器を正しく当て、必要な箇所を測定します。
6. 結果を判断する
   測定結果と要求値を比較します。
7. 必要な記録を残す
   測定値や判定結果を決められた方法で記録します。

この流れの中で重要なのは、測定器を持つ前に「何を、何を基準に、どの程度の精度で確認するのか」を理解しておくことです。

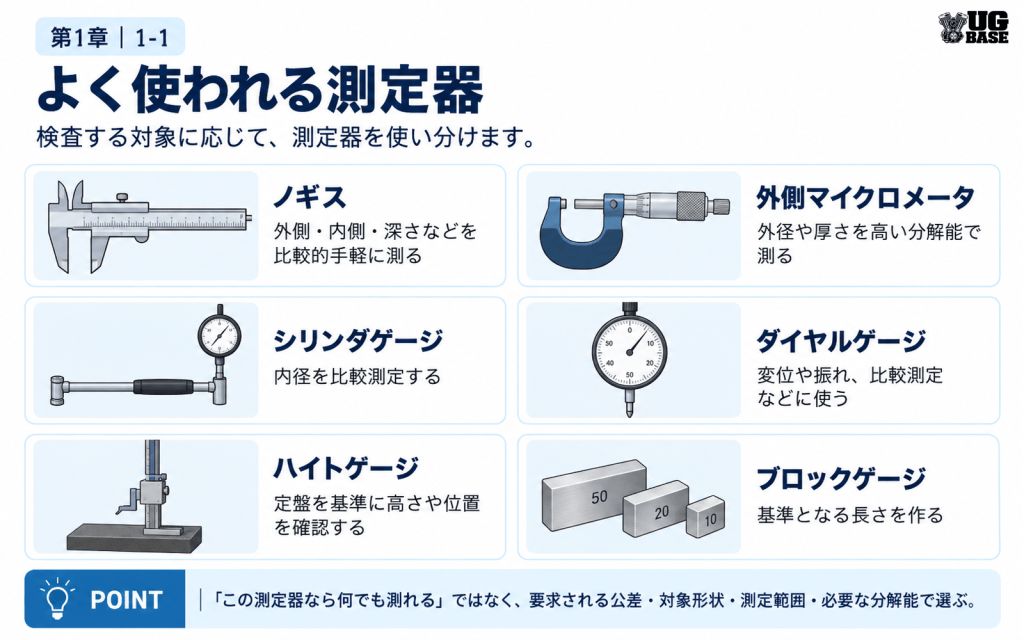

よく使われる測定器

機械検査では、測定する対象に応じてさまざまな測定器を使います。

• ノギス：外側・内側・深さなどを比較的手軽に測る
• 外側マイクロメータ：外径や厚さを高い分解能で測る
• シリンダゲージ：内径を比較測定する
• ダイヤルゲージ：変位や振れ、比較測定などに使う
• ハイトゲージ：定盤を基準に高さや位置を確認する
• ブロックゲージ：基準となる長さを作る

大切なのは「この測定器なら何でも測れる」と考えないことです。要求される公差、測定対象の形状、測定範囲、測定器の分解能などを考えて選択します。

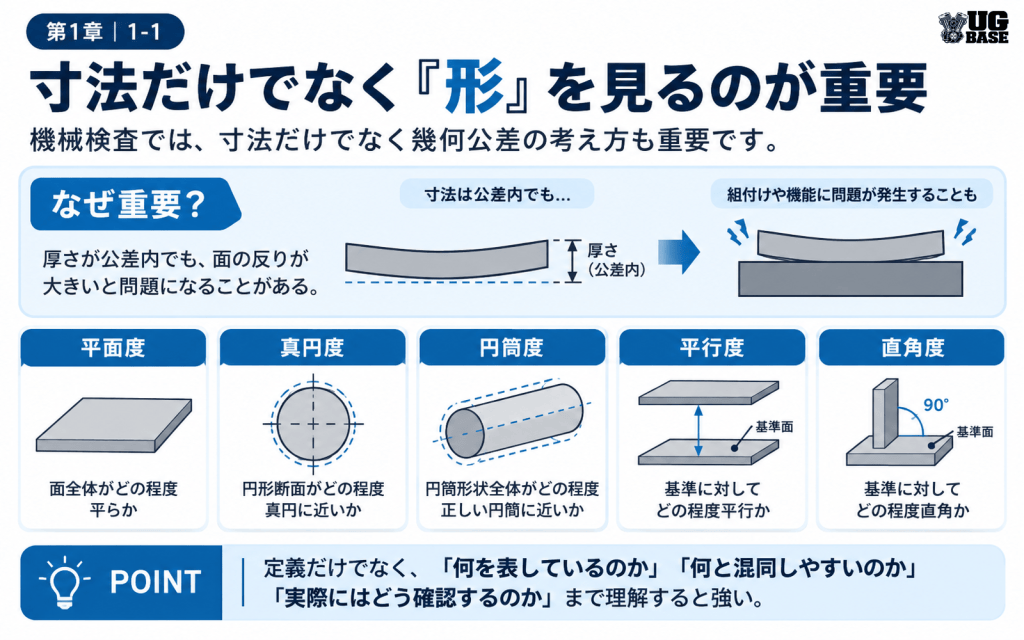

寸法だけでなく「形」を見るのが重要

機械検査を理解するうえで、特に重要になるのが幾何公差です。

たとえば、板の厚さがすべて寸法公差内でも、面そのものが大きく反っていれば、組付けや機能に問題が出る場合があります。そのような部品の形を管理するために、平面度や真円度などの考え方があります。

• 平面度：面全体がどの程度平らか
• 真円度：円形断面がどの程度真円に近いか
• 円筒度：円筒形状全体がどの程度正しい円筒に近いか
• 平行度：基準に対してどの程度平行か
• 直角度：基準に対してどの程度直角か

この教科書では、これらを単に定義だけで覚えるのではなく、「何を表しているのか」「何と何を混同しやすいのか」「実際にはどう確認するのか」まで順番に解説します。

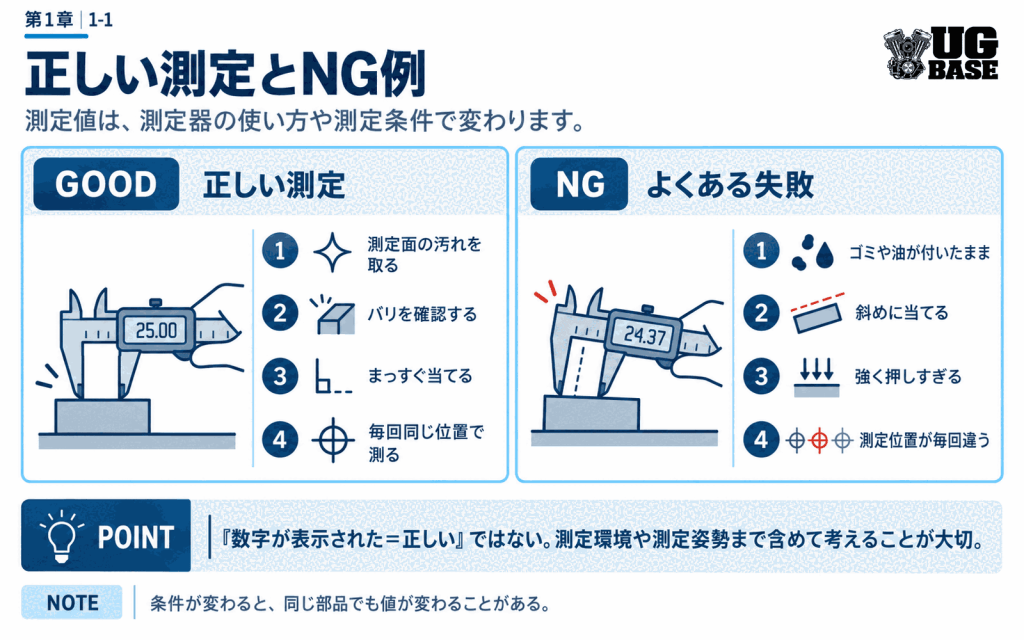

正しい測定値を出すために注意すること

機械検査では、同じ部品を測っても条件によって値が変わることがあります。

• 測定面にゴミや油が付いている
• バリが残っている
• 測定器を強く当てすぎている
• 測定器や部品の温度が安定していない
• 測定器を斜めに当てている
• 測定位置が毎回違う

「数字が表示されたから正しい」とは限りません。測定器の使い方だけでなく、測定環境や測定姿勢まで含めて考える必要があります。

機械検査は技能検定にもつながる

機械検査は、厚生労働省が定める技能検定の職種の一つとして現在も「機械検査作業」が設定されています。技能検定は、働くうえで必要とされる技能の習得レベルを評価する国家検定制度です。

ただし、この「機械検査の教科書」は資格試験だけを目的にはしていません。現場で使う基礎を理解した結果として、技能検定1級・2級の学習にもつながる構成にしています。

参考：厚生労働省「技能検定職種及び試験基準」 ／ 厚生労働省「技能検定制度について」

初心者が最初に覚えたいこと

最初から測定器の細かな使い方をすべて暗記する必要はありません。まずは次の3点を押さえてください。

1. 測定は「数値を求めること」
2. 検査は「要求と比較して判断すること」
3. 寸法だけでなく、形・向き・位置も検査対象になる

機械検査の基本は、「正しく測る」＋「正しく判断する」です。
